O型圈/星型圈开槽尺寸建议参数：
Parameters of O Ring/X Ring Slotting Dimension

密封圈线径C/S 槽深T 槽宽B 密封圈线径C/S 槽深T 槽宽B
1.00 0.80  1.3 5.00 4.00    6.5
1.50 1.10  1.9 5.33 4.30 6.9
1.60 1.20 2.1    5.50 4.50    7.1
1.78 1.30  2.3    5.70 4.65 7.4
1.90 1.40 2.4 6.00 4.95 7.8
2.00 1.50 2.6 6.50 5.40 8.4
2.40 1.80 3.1 6.99 5.85 9.1
2.50 1.90 3.2  7.00 5.85 9.1
2.62 2.00 3.4 7.50 6.30 9.7
2.70 2.10 3.5 8.00 6.75 10.4
3.00    2.30 3.9 8.40 7.15 10.9
3.50 2.70 4.5 8.50 7.25 11.0
3.53 2.70 4.5 9.00 7.70 11.7
3.60 2.80 4.7 9.50 8.20 12.3
4.00 3.15 5.2 10.00 8.65 13.0
4.50 3.60 5.8 - - -

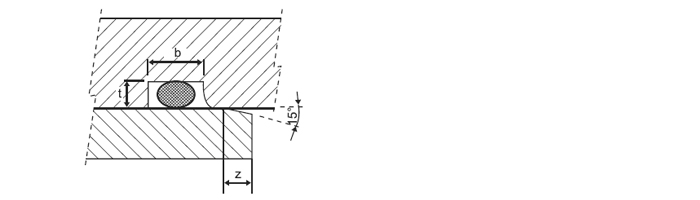

O型圈/星型圈以液体作介质时 Liquid as Medium

 线径
 槽深
 槽宽
 轴杆导角
 线径
 槽深
 槽宽
 轴杆导角
 1.00
 0.90
 1.3
 1.0
 5.00
 4.45
 6.0
 2.5
 1.50
 1.30
 1.9
 1.0
 5.33
 4.70
 6.4
 2.7
 1.60
 1.40
 2.0
 1.1
 5.50
 4.95
 6.6
 2.8
 1.78
 1.50
 2.0
 1.1
 5.70
 5.10
 6.9
 3.0
 1.90
 1.60
 2.4
 1.2
 6.00
 5.40
 7.2
 3.1
 2.00
 1.70
 2.4
 1.2
 6.50
 5.80
 7.8
 3.3
 2.40
 2.10
 2.9
 1.4
 6.99
 6.30
 8.4
 3.6
 2.50
 2.20
 3.0
 1.4
 7.00
 6.30
 8.4
 3.6
 2.62
 2.30
 3.1
 1.5
 7.50
 6.70
 9.0
 3.8
 2.70
 2.40
 3.2
 1.5
 8.00
 7.20
 9.6
 4.0
 3.00
 2.60
 3.6
 1.6
 7.40
 7.60
 10.1
 4.2
 3.50
 3.10
 4.2
 1.8
 8.50
 7.70
 10.2
 4.2
 3.53
 3.10
 4.2
 1.8
 9.00
 8.20
 10.8
 4.3
 3.60
 3.20
 4.3
 1.8
 9.50
 8.60
 11.4
 4.4
 4.00
 3.50
 4.8
 2.0
 10.00
 9.10
 12.0
 4.5
 4.50
 4.00
 5.4
 2.3
 -
 -
-
-

O型圈/星型圈以气体作介质时 Gas as Medium

线径C/S
槽深T
槽宽B
轴杆导角Z
线径C/S
槽深T
槽宽B
轴杆导角Z
1.00
0.95
1.3
1.0
5.00
4.65
6.0
2.5
1.50
1.35
1.9
1.0
5.33
4.95
6.4
2.7
1.60
1.45
2.0
1.1
5.50
5.15
6.6
2.8
1.78
1.55
2.3
1.1
5.70
5.35
6.9
3.0
1.90
1.75
2.4
1.2
6.00
5.65
7.2
3.1
2.00
1.80
2.4
1.2
6.50
6.10
7.8
3.3
2.40
2.15
2.9
1.4
6.99
6.60
8.4
3.6
2.50
2.25
3.0
1.4
7.00
6.60
8.4
3.6
2.62
2.35
3.1
1.5
7.50
7.10
9.0
3.8
2.70
2.45
3.2
1.5
8.00
7.60
9.6
4.0
3.00
2.75
3.6
1.6
8.40
7.90
10.1
4.2
3.50
3.25
4.2
1.8
8.50
8.00
10.2
4.2
3.53
3.25
4.2
1.8
9.00
8.50
10.8
4.3
3.60
3.35
4.3
1.8
9.50
9.00
11.4
4.4
4.00
3.70
4.8
2.0
10.00
9.50
12.0
4.5
4.50
4.20
5.4
2.3
-
-
-
-
